ProfileCut

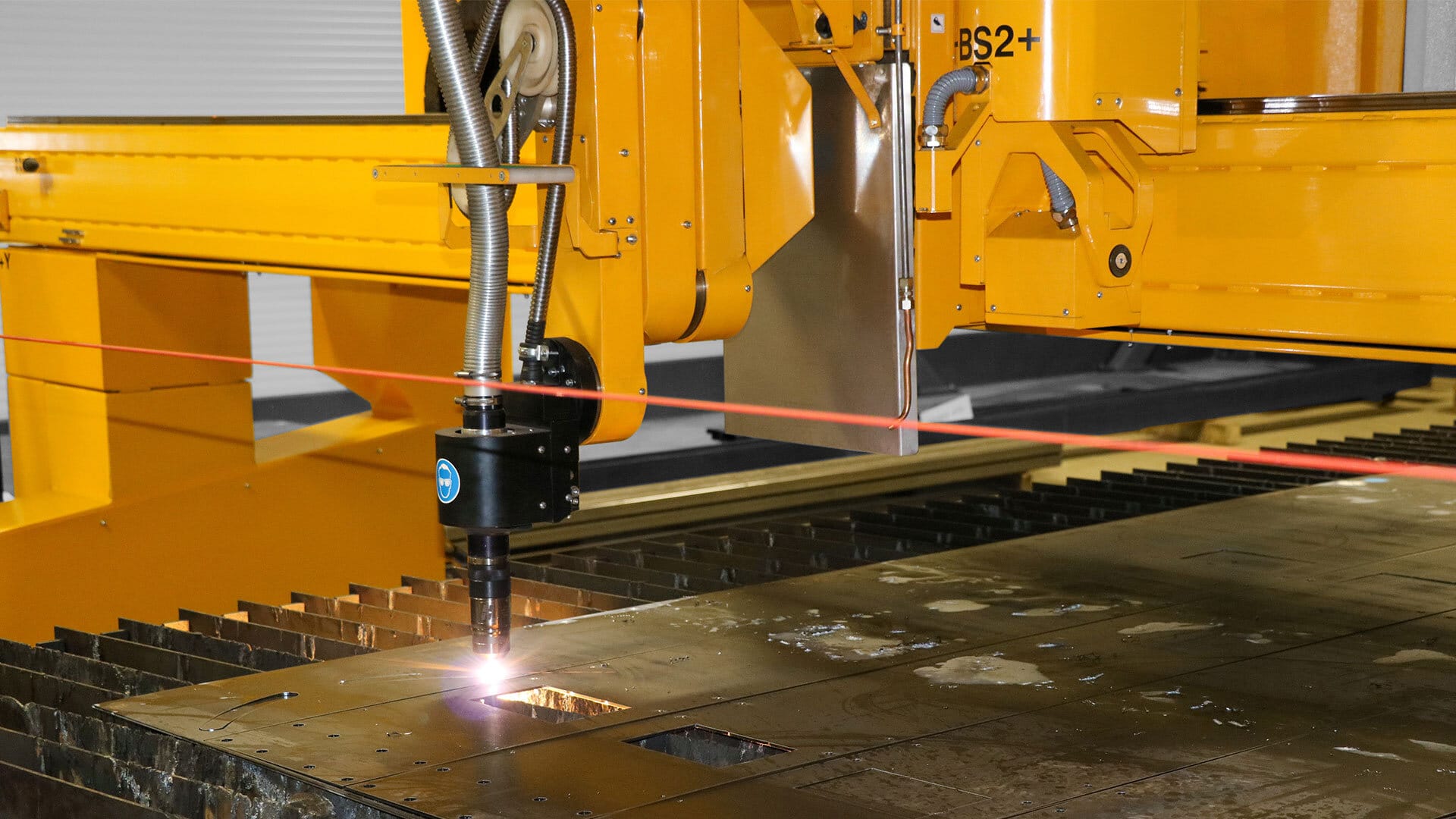

Sistema de corte por plasma diseñado para el corte de vigas, tubos y fondos con gran precisión

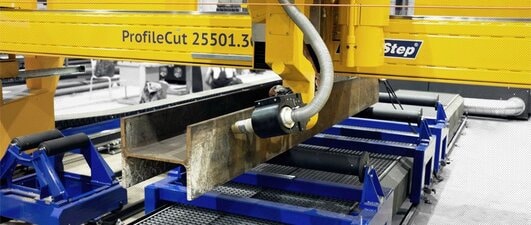

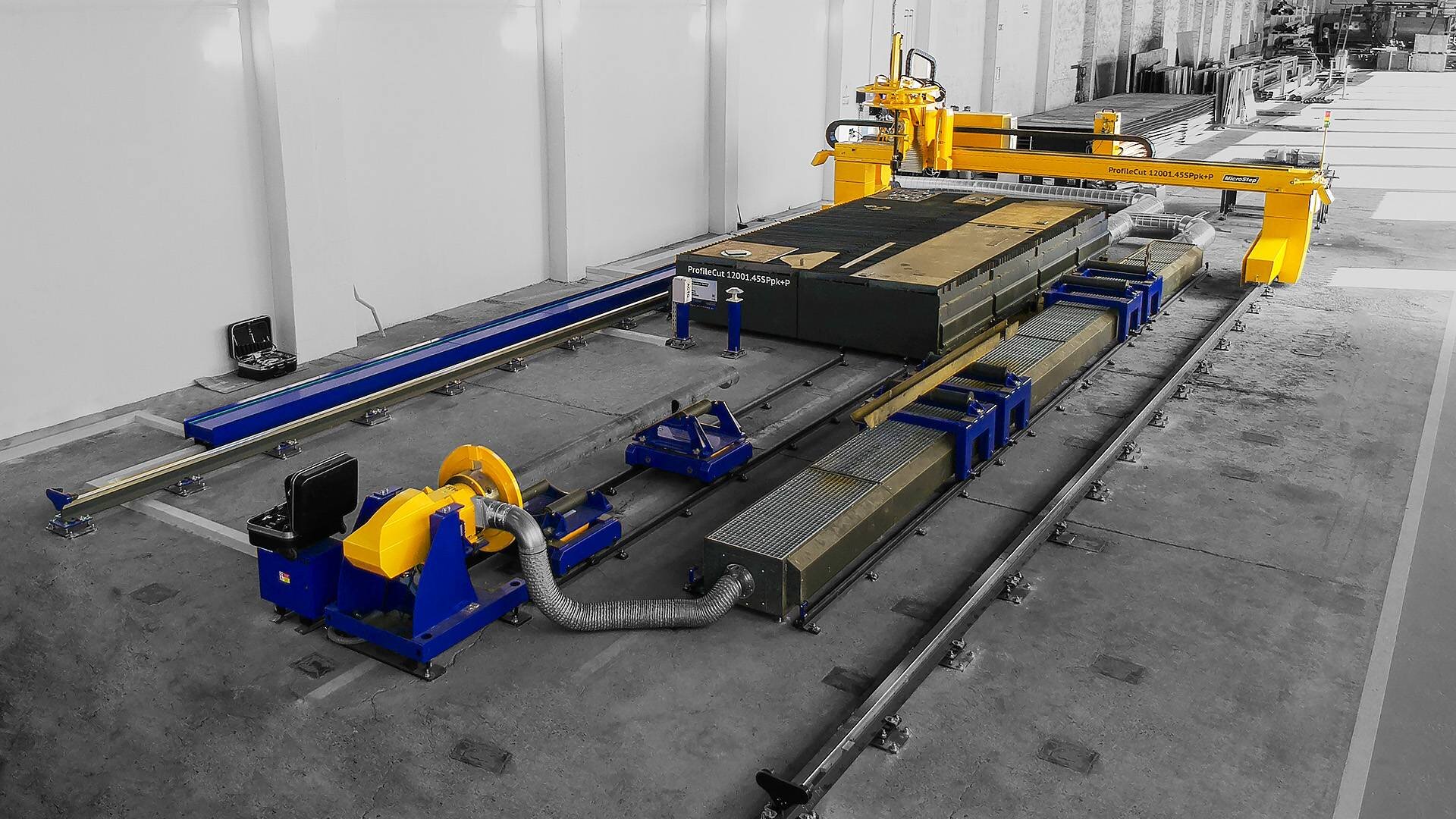

ProfileCut es una máquina variable dedicada a la producción de estructuras de acero. Además de las zonas opcionales para corte de tubos, perfiles rectangulares y láminas, tiene una zona dedicada para el corte de perfiles estructurales como I, U o L.

Para permitir una división precisa, así como cortes en los puntos requeridos en la viga, la máquina es equipada con un escáner láser para medir la forma exacta del perfil en el lugar de corte que permite que el sistema de control ajuste el movimiento de la herramienta de acuerdo con la forma real del perfil.

La máquina ofrece operaciones de taladrado y marcado en vigas.

Datos técnicos

Longitud de trabajoDe 1.500 a 50.000 mm
Anchura de trabajoDe 1.500 a 8.000 mm
Número de herramientas posibles6 (o 8 oxicorte)
 Espesor máximo en plasmaSegún una fuente de plasma
 Espesor máximo en oxicorte300mm
Corte en biselSí (ver accesorios)
Corte de tuberíaØ 100 – 1500 mm, máx. 12 t
Corte de perfiles huecos100×100 – 600x600mm
Corte de perfil en HMáximo HEB 1000
Taladrado y roscadoØ 4 – 40 mm, M4 – M33, cambio automático de herramientas
Velocidad de posicionamiento23 m/min máx.
